Для обеспечения непрерывного мониторинга состояния трубопровода контроль необходимо осуществлять с помощью стационарных детекторов, оборудованных визуальной или звуковой сигнализацией.

В случае невозможности подключения стационарных детекторов (по причине отсутствия электропитания 220В или из-за невозможности обеспечения сохранности оборудования) используются переносные детекторы с автономным питанием.

Стационарные детекторы обслуживают от двух до четырех трубопроводов одновременно. Переносной детектор может обслуживать неограниченное количество трубопроводов, но поочередно.

Для обеспечения постоянного контроля, повышения оперативности устранения дефектов и уменьшения эксплуатационных затрат, используются стационарные детекторы с возможностью подключения к системам диспетчеризации (с «токовым выходом» или «сухим контактом»).

Принцип работы

Работа детектора основана на измерении им электрического сопротивления изоляции между сигнальными проводниками и стальной трубой. Одновременно детектор измеряет сопротивление сигнальных проводников.

• В случае если значение сопротивления изоляции станет ниже порогового сопротивления, то детектором выдается сигнал неисправности – загорается светодиод желтого цвета рядом с надписью «намокание»
• В случае обрыва сигнальной петли проводников детектором выдается сигнал неисправности – загорается светодиод красного цвета рядом с надписью «обрыв»
• В случае, когда на трубопроводе повреждения отсутствуют, загорается светодиод зеленого цвета рядом с надписью «норма»

Состояние трубопровода	Сигнал детектора	Пороговое значение срабатывания
Попадание влаги в теплоизоляционный слой пенополиуретана	«намокание»	Rиз. < 5 кОм
Замыкание сигнальных проводов на металлическую трубу	«намокание»	Rиз. < 5 кОм
Обрыв сигнальных проводников	«обрыв»	Rпр. > 200 Ом
Нормальное состояние без повреждений	«норма»	Rиз. > 5 кОм Rпр. < 200 Ом

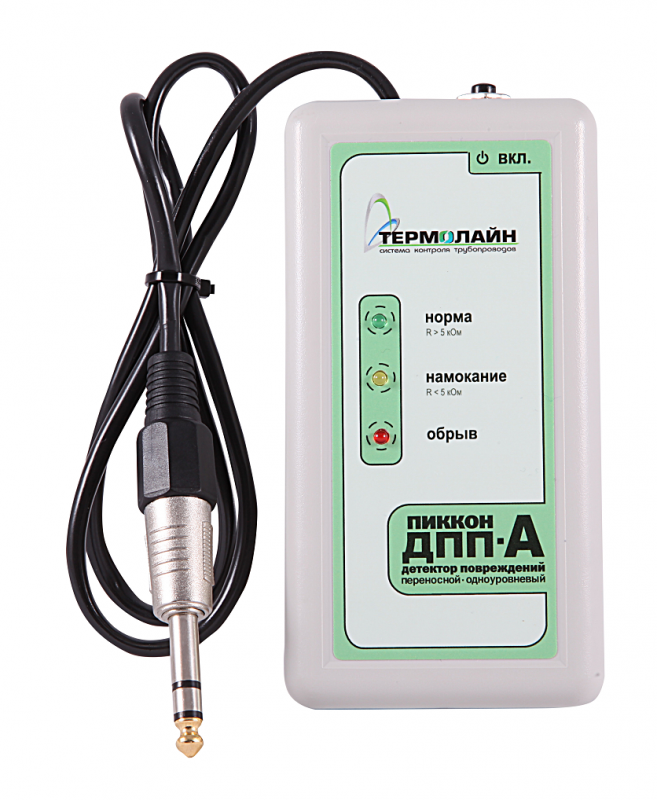

Особенности детектора ДПП-А

• Переносной детектор позволяет обеспечить только периодический контроль состояния трубопроводов
• Одним прибором можно поочередно контролировать неограниченное количество трубопроводов
• Детектор работает от встроенного источника питания напряжением 9В
• Переносной детектор используется только на тех участках трубопроводов, где отсутствует возможность постоянного подвода электропитания 220В
• Детектор подключается к системе ОДК в контрольных точках, указанных в проекте, через коммутационные терминалы марки «КТ-11», «КТ-11Г», «КТ-12/Ш», «КТ-15/Ш», «КТ-12/ШГ», «КТ-15/ШГ»

Технические характеристики ДПП-А

№	Параметр	Значение
1	Длина контролируемого трубопровода	до 6000 м
2	Класс электрозащиты	II
3	Класс защиты	IP 55
4	Напряжение питания	9 В
5	Потребляемый ток в режиме «вкл.»	1,5 mA
6	Температура эксплуатации	-45 … +45 °C
7	Эксплуатационная влажность	45…75 %
8	Габаритные размеры, Ш х В х Г	70 х 135 х 24 мм
9	Масса нетто / брутто	0,18 / 0,23 кг



№	Состояние трубопровода	Измеряемый параметр	Пороговые значения
1	Норма	Rиз. Rпр.	более 5 кОм менее 200 Ом
2	Намокание изоляции	Rиз.	менее 5 кОм
3	Обрыв сигнальных проводников	Rпр.	более 200 Ом

Виды детекторов
