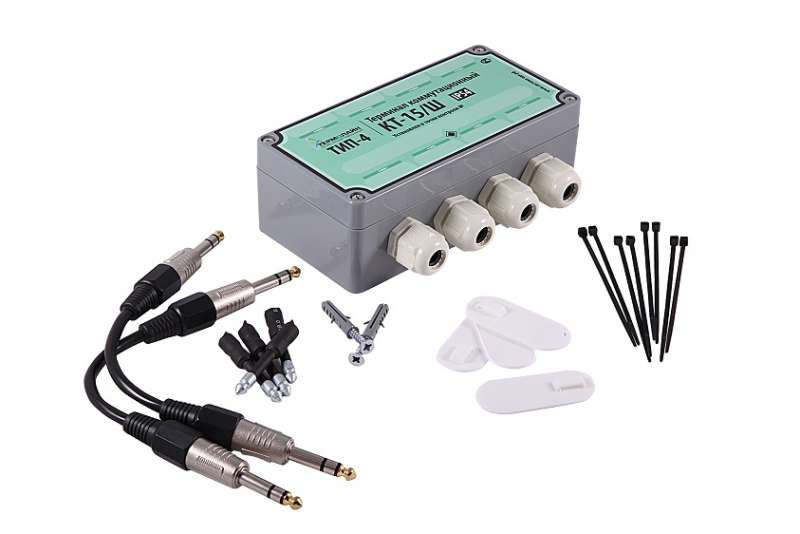

Терминал коммутационный «КТ-15/ Ш» проходной измерительный 2-х сторонний ТИП-4

Терминал коммутационный «КТ-15/ Ш» проходной измерительный 2-х сторонний ТИП-4 (IP 54).

Терминал коммутационный «КТ-15/Ш» предназначен для подключения приборов контроля и соединения сигнальных проводников в точках контроля.
Терминал «КТ-15/Ш» предназначен для подключения приборов контроля и соединения сигнальных проводников в точках контроля. Для подключения переносного/стационарного детектора или соединения 2-х систем ОДК. Под трехжильный кабель.

В зависимости от предназначения и места установки терминалы различаются по конструкции и имеют разные идентификационные номера.

Терминалы изготавливаются в двух сериях: стандартная и герметичная серия.

Терминалы герметичные серии «Г»

Применение терминалов в условиях очень высокой влажности без дополнительной их защиты возможно только в герметичном исполнении. Номенклатура терминалов серии «Г» имеет класс защиты IP67 и аналогична номенклатуре терминалов стандартной серии. Подключение детекторов к терминалам осуществляется с помощью специального переходного устройства «ПКУ-1», поставляемого в комплекте с детектором (по заказу).

Особенности терминала КТ-15/Ш

№	Функция
1	Подключение приборов контроля к системе ОДК
1.1	Подключение импульсного рефлектометра
1.2	Подключение контрольно-монтажного тестера
1.3	Подключение переносного детектора повреждений
1.4	Подключение стационарного четырехканального детектора*
2	Коммутация проводников системы ОДК
2.1	Закольцовка одной четырехтрубной системы ОДК
2.2	Объединение двух независимых двухтрубных систем ОДК
2.3	Подсоединение (наращивание) кабеля к двухтрубной системе ОДК
2.4	Разъединение (закольцовка) одной двухтрубной системы ОДК на две независимые

*к терминалу возможно подключение стационарного четырехканального детектора, оснащенного дополнительной опцией «штекерный разъем» (подобные детекторы изготавливаются по заказу)

Технические Характеристики

№	Параметр	Значение
1	Габаритные размеры, В х Ш х Г	160 х 115 х 55 мм
2	Класс защиты	IP54
3	Максимальное напряжение	500 В
4	Марка подключаемого кабеля	NYM 3х1,5
5	Масса нетто / брутто	451 / 456 г
6	Материал корпуса	АВС пластик
7	Рабочая температура	-20 … +100 °C
8	Установочные размеры, Ш х В	148 х 50 мм

Назначение терминалов
