Отвод в ППУ изоляции

Отвод в ППУ изоляции ГОСТ 30732-2006 (трубы ппу)

с теплоизоляционным слоем из пенополиуретана (ППУ) с гидрозащитным покрытием из полиэтилена для подземной прокладки тепловых сетей или оболочкой из оцинкованной стали для наружных тепловых сетей.

Информация о продукции:

Стальной отвод и слой пенополиуретана защищены от влаги оболочкой из тонкостенной полиэтиленовой трубы или оболочкой из оцинкованной стали. Применяется для подземной безканальной или надземной прокладки тепловых сетей.

Все фасонные изделия в ППУ изоляций изготавливаются с системой контроля увлажнения теплоизолирующего слоя ОДК, для определения места повреждения защитной оболочки.

"align":"center"

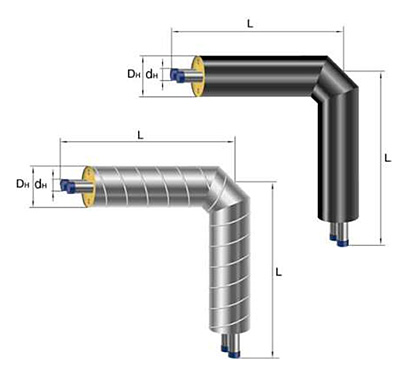

Основные технические характеристики:

Наружный диаметр стального отводаd,мм	Наружный диаметр изоляции			Угол а
	По полиэтиленовой оболочке D,мм		По металлической оболочке D,мм	90	60	45	30
	Тип 1	Тип 2	Тип 1	L
57	125	140	140	1000	1000	1000	1000
76	140	160	160
89	160	180	180
108	180	200	200
133	225	250	225
159	250	280	250
219	315	355	315
273	400	450	400
325	450	500	450	1050	860	786	720
426	560	630	560	1100	889	807	734
530	710	-	675	1200	946	848	761

Пример условного обозначения отвода 90 град., диаметром 57мм, толщиной стенки 3мм с тепловой изоляцией типа1:
Отвод Ст 57х3-90⁰-1-ППУ-ПЭ(ОЦ) ГОСТ 30732-2006
